Be­an­spru­chung von Off­shore-Mo­nopi­le-Ver­schrau­bun­gen

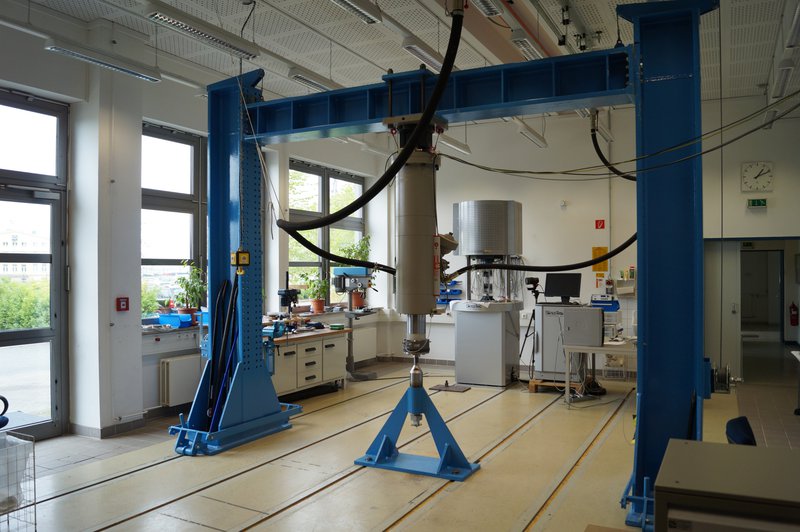

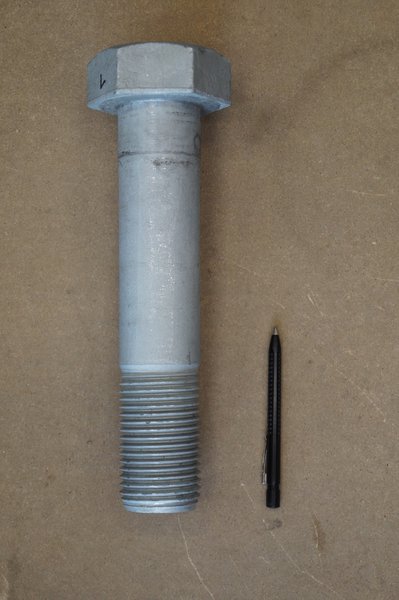

Die Off­shore-Platt­form FINO3 wurde zu For­schungs­zwe­cken in der Nord­see nahe Hel­go­land er­rich­tet. Sie ist eine Mo­nopi­le-Kon­struk­ti­on. Der Auf­bau ist mit einer ring­för­mi­gen Flansch­ver­bin­dung mit 64 Schrau­ben auf sei­nem Fun­da­ment ver­schraubt. Im Feld­ver­such sol­len im Lang­zeit­ver­such die Be­an­spru­chun­gen der Ge­win­de­schrau­ben der Flansch­ver­bin­dung er­mit­telt wer­den. Dazu wird der Flansch mit vier um je 90° ver­setz­ten Schrau­ben be­stückt, in die je­weils zen­trisch ein Sack­loch ero­diert wurde, in das ein in axia­ler Rich­tung mes­sen­der, nicht-ebe­ner Deh­nungs­mess­strei­fen (DMS) ein­ge­bracht wurde. Die Schrau­ben wur­den im Labor mit den spe­zi­el­len DMS aus­ge­rüs­tet, ge­tes­tet und ka­li­briert.
